一、概述

行車式刮泥機適用于給排水工程中平流式沉淀池，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽。可根據用戶的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。

二、型號表示方式

三、特點

   結構簡單、重量輕；由于采用桁架結構，比傳統機構重量大大減輕。

   維護簡單方便，運行費用低。

   新型的傳動機構，減速機采用軸裝式減速機，安裝方便、結構簡單緊湊、效率高。

   電氣元件均采用戶外型，安全可靠，可隨機控制和遠程控制。

   根據用戶需要，行走輪可為橡膠輪、尼龍輪、鋼輪。可按用戶特定尺寸制造。與水接觸的部件亦可用不銹鋼制作。

四、結構及工作原理

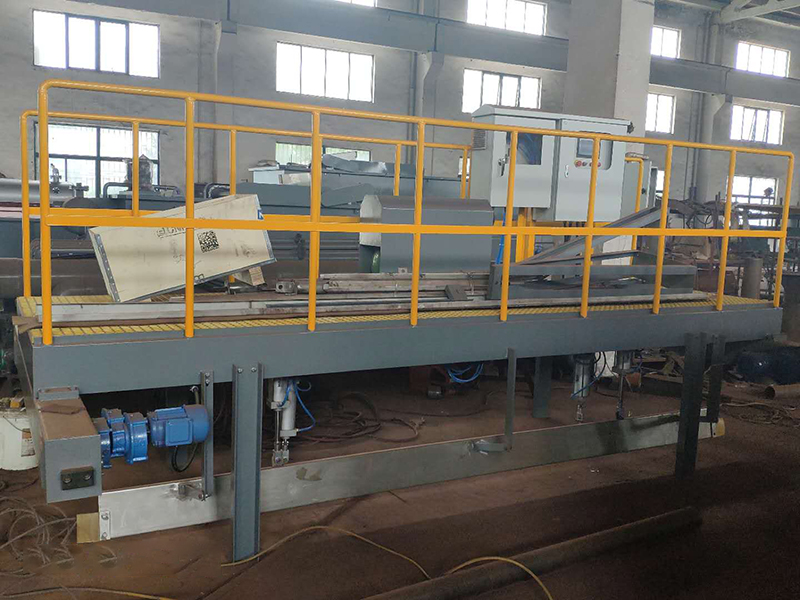

行車式刮泥機主要由傳動裝置，從動軸裝置、主動軸裝置、調節裝置裝置、托架、電控箱等部件組成。

主要結構

（1）傳動裝置安裝在行走輪支架處，由異步感應電機、擺線針輪減速機、齒輪以及機座等組成。該傳動裝置傳遞效率高，扭矩大，運行平穩，噪音低。在減速機出軸鏈輪中設置有安全剪切銷，從而實現機械過載保護功能。電機減速裝置具有足夠的輸出轉矩，其額定轉矩大于刮板刮泥轉矩的1.25倍，并設置刮板與池底上下調節機構，以便控制其刮板與池底的距離，調節范圍為0-50mm。

（2）傳動裝置安裝后不做上下調整，主要靠齊傳動齒輪進行傳動，要求齒輪咬合間隙緊湊均勻無噪音現象。

（3）刮泥機與行走電機在運行中要求無互相妨礙現象，各自運行互不干涉。

（4）各潤滑部位留有注油孔。

工作原理

刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而運行中的平穩，兩個行走電機采用同步電機，從而了兩邊的行走一致平穩。
